Performans Verileri

Nominal Çap: DN50 ~ DN1500
Basınç Değeri: PN16
Sızıntı Sınıfı: Sınıf V
Uygulanabilir Medya: Standart kauçuk manşonlar için: mineral bulamaç, çamur, kağıt hamuru vb. Diğer isteğe bağlı kauçuk manşonlar için: Uygulanabilir ortamlar, sızdırmazlık contasına bağlı olarak değişiklik gösterir ve sıcaklık uyumluluğu da buna göre farklılık gösterir.
Sıcaklık Aralığı: Standart kauçuk manşonlar için: ≤ 80°C. Diğer opsiyonel kauçuk manşonlar için: 160°C'ye kadar.
Akış Özelliği: Tam geçişli, engelsiz akış

Bağlantı ve Çalıştırma Yöntemleri

Bağlantı Şekli: Gofret, Flanşlı, Yüksek Basınç , Pabuç , Dişli , Kaynaklı , Kelepçe
Çalıştırma Yöntemi: Manuel (El Çarkı / Sonsuz Dişli), Pnömatik Açma-Kapama Tipi (Tek Etkili/Çift Etkili), Pnömatik Modülasyonlu Tip, Elektrik( Açma-Kapama Tipi / Modülasyonlu Tip / Patlamaya Dayanıklı) , Hidrolik Çalıştırma, Kombine Çalıştırma( Manuel-Pnömatik / Manuel-Elektrikli)

Uygulanabilir Senaryolar: Madencilik, fosfor endüstrisi, enerji santralleri, çelik ve diğer metal endüstrileri, kağıt hamuru ve kağıt endüstrisi, kimya tesisleri, alümina endüstrisi, çimento fabrikaları vb.

Gereksinimlere göre özelleştirme yapılabilir.

Ürün Özellikleri

%100 kabarcık geçirmez sızdırmazlık, akış yönünde mutlak sıfır sızıntıyı garanti eder;
Çift yataklı tasarım, çift yönlü akışı ve vananın kapatılmasını sağlar;
Engelsiz akış geçişi, türbülansı ortadan kaldırır ve sıvı valften geçtiğinde basınç kaybını azaltır;
Katı parçacıkların birikmesini önleyen ve valf kapısının güvenilir şekilde kapanmasını sağlayan yuva boşluğu yoktur;
Dinamik kendi kendini ayarlama performansına sahip ikincil bir conta;
Geçit veya gövde salmastrasına gerek olmaması, salmastra sızıntısını ve bakım işini ortadan kaldırır;
Uzun ömürlü ve dayanıklı yağlama sistemi;
Bulamaçla doğrudan temas halinde olan hiçbir metal bileşen yoktur;
Esnek braket tasarımı: gövde somunu üstten sökülebilir ve kaynak yapmadan silindir çalıştırma veya konik dişli çalıştırma için yerinde değiştirilebilir;
Açık/kapalı konumlandırma braketleri DN400 ve altı boyutlar için standarttır ve fabrika tarafından sağlanan veya kullanıcı tarafından hazırlanan sabit konumlu pinler seçilebilir.

Tasarım Özellikleri

Ağır hizmet tipi braket tasarımı, konik dişlilerin veya pnömatik aktüatörlerin kaynaksız kurulumunu kolaylaştıran, üstten çıkarılabilir bir gövde somununu benimser;
Açık/kapalı konumlandırma braketleri standarttır (DN400 ve altı boyutlar için);
Açık konumda, paslanmaz çelik kapı çamurdan tamamen çıkarılabilir, bu da vanayı sökmeden kapının incelenmesine veya değiştirilmesine olanak sağlar;
316 paslanmaz çelik kapı standart konfigürasyondur;
Dinamik olarak kendini ayarlayan ikincil conta yağlamayı korur;
Kolay kurulum için yerinde değiştirilebilir FENGCHI elastik sızdırmazlık burcu;
Engelsiz akış geçişi, metal-metal teması yok, kılavuz bloklar veya kama şeklinde oluklar yok;
Çift sızdırmazlık burç tasarımı, vana kapatıldığında "kör plaka" tipi kapatma sağlar; Sızdırmazlık burçları orta basıncı izole etmek için sıkı bir şekilde yerleşir ve flanş contalarına olan ihtiyacı ortadan kaldırır;
Tek parçalı valf gövdesi flanşı delme standardı PN10'dur; PN16/ANSI B16.5/150 delme seçeneği ise opsiyoneldir;
Yıkama alanının kontrol edilebilir stroku, kapının kapalı konumda sızdırmazlık burcuna çok derin bir şekilde girmesini önler, sızdırmazlık burcu üzerindeki gerilimi ve burcun yırtılma olasılığını azaltır; tüm cıvataların altında kilit rondelaları bulunur.

Malzemeler

Valf Gövde Malzemesi: Sfero Döküm, SS304 veya diğerleri
Burç Malzemesi: NR, EPDM, NBR, vb.
Valf Kök Malzemesi: SS304
Kapı Malzemesi: SS304, 316, 2205, 2507
Bağlantı Elemanı Malzemesi: SS201, 304, 316
İkincil Conta Malzemesi: EPDM

Gereksinimlere göre özelleştirme yapılabilir.

Bulamaç Bıçak Sürgülü Vana Bağlantı Tipi Seçim Tablosu( Yalnızca Referans İçin）

Bağlantı Türü	Uygun Boyut Aralığı	Basınç Derecelendirme Aralığı	Temel Avantajlar
Flanşlı Bağlantı	DN15~DN2000	PN10~PN40	Sağlam bağlantı, güvenilir sızdırmazlık, çamura dayanıklı darbeye dayanıklı, montajı/sökülmesi kolay ve kullanışlı daha sonraki bakım ve valf değişimi için
Gofret Bağlantısı	DN15~DN600	≤PN16	Kompakt yapı, küçük boyut, hafiflik, tasarruf sağlar kurulum alanı ve maliyetleri, hızlı kuruluma uygun kurulum gereksinimleri
Pabuç Bağlantısı	DN100~DN600	PN10~PN25	Esnek kurulum, valfin bağımsız olarak sökülmesine olanak tanır boru hattı sistemini etkilemeden üstün sızdırmazlık sıradan plaka tipi bağlantılarla karşılaştırıldığında performans
Dişli Bağlantı	DN15~DN50	≤PN10	Basit yapı, hızlı kurulum, düşük maliyet, dar alanlar için uygun kompakt boyut
Kaynaklı Bağlantı	DN15~DN300	PN40~PN160	Sıfır sızıntı riski, yüksek bağlantı gücü, dayanıklı yüksek basınca, titreşime ve çamur darbesine dayanıklı, uzun süreli sabit çalışma için
Kelepçe Bağlantısı	DN15~DN100	≤PN16	Hızlı montaj ve demontaj, çıkmaz sokakların olmaması, temizlenmesi kolaydır, hijyenik gereksinimleri karşılar

Bulamaç Bıçağı Sürgülü Vana Çalıştırma Yöntemi Seçim Tablosu （ Yalnızca Referans İçin）

Çalıştırma Kategorisi	Özel Tip	Uygun Boyut Aralığı	Basınç Derecelendirme Aralığı	Temel Avantajlar

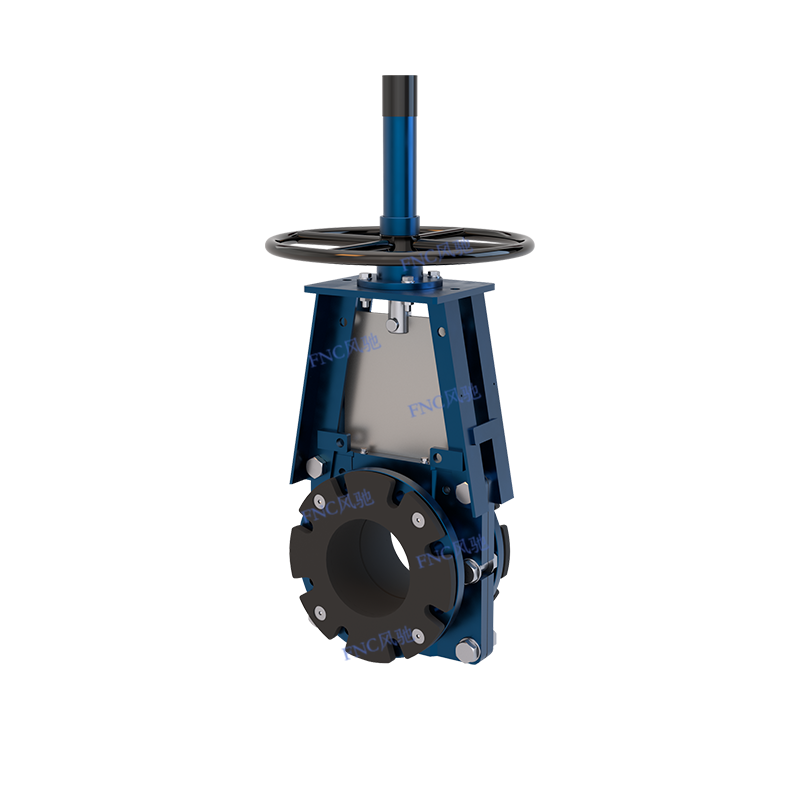

Manuel Çalıştırma	El Çarkı Çalıştırma	DN15~DN100	≤PN16	Düşük maliyet, son derece düşük arıza oranı, minimum bakım, sezgisel çalışma

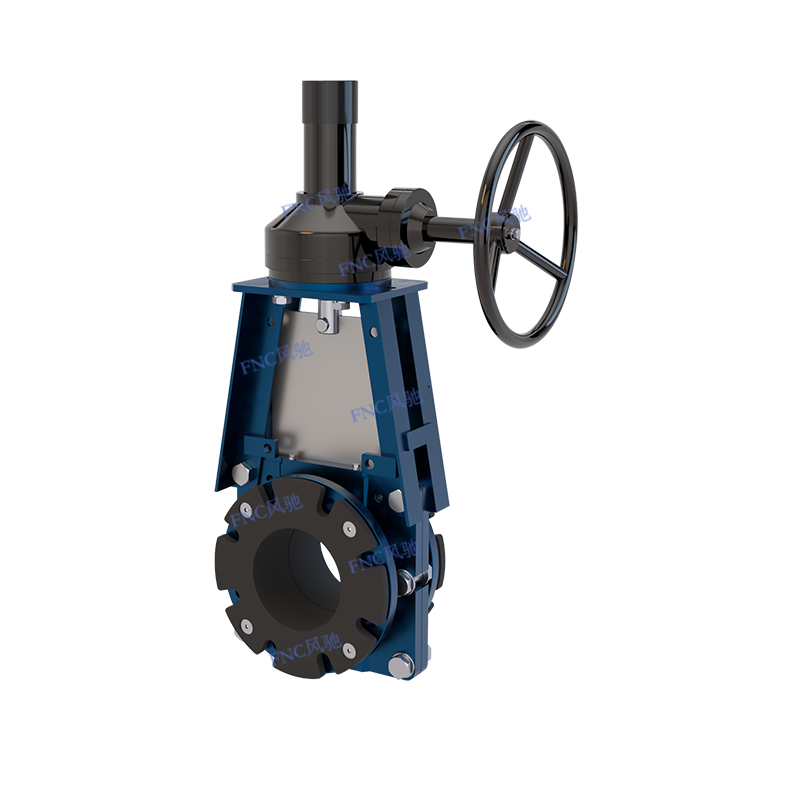

Manuel Çalıştırma	Sonsuz Dişli Çalıştırma	DN50~DN400	≤PN25	Önemli tork artışı, düzgün çalışma, yüksek açma/kapama hassasiyeti, çamurun kapıya çarpmasını önler

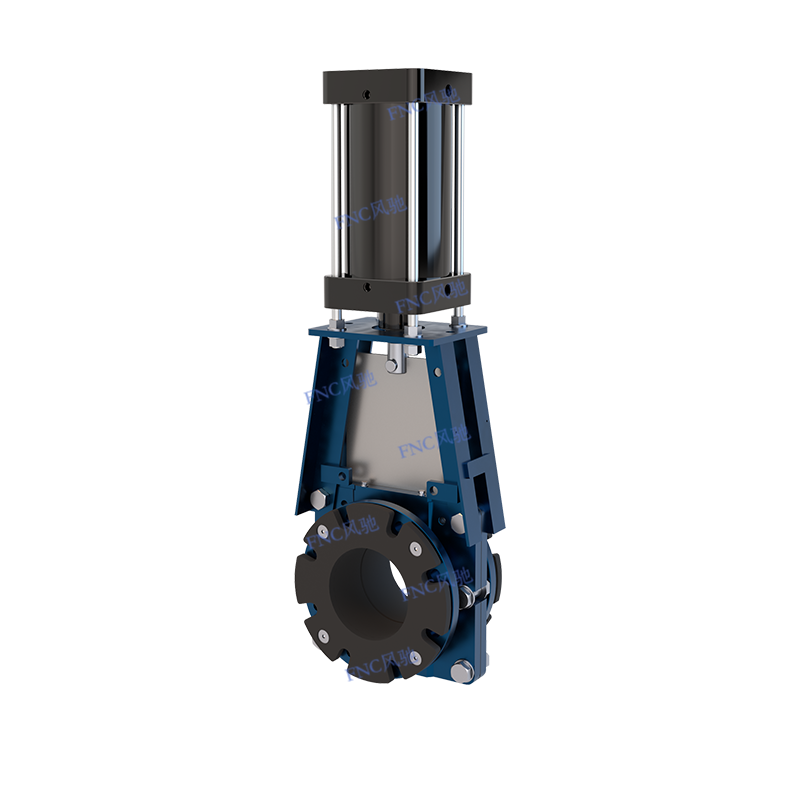

Pnömatik Çalıştırma	Pnömatik Açma-Kapama Tipi (Tek Etkili/Çift Etkili)	DN100~DN1200	≤PN40	Hızlı yanıt (1~5 saniye), zorlu ortamlara dayanıklı (toz geçirmez, patlamaya dayanıklı), yüksek frekanslı çalışmaya uygun, çamur sıkışmasını önler
Pnömatik Çalıştırma	Pnömatik Modülasyonlu Tip	DN50~DN800	≤PN40	Yüksek düzenleme hassasiyeti, doğru akış kontrolü, boru hattı darbesini önler, kapalı devre kontrolüne uygundur

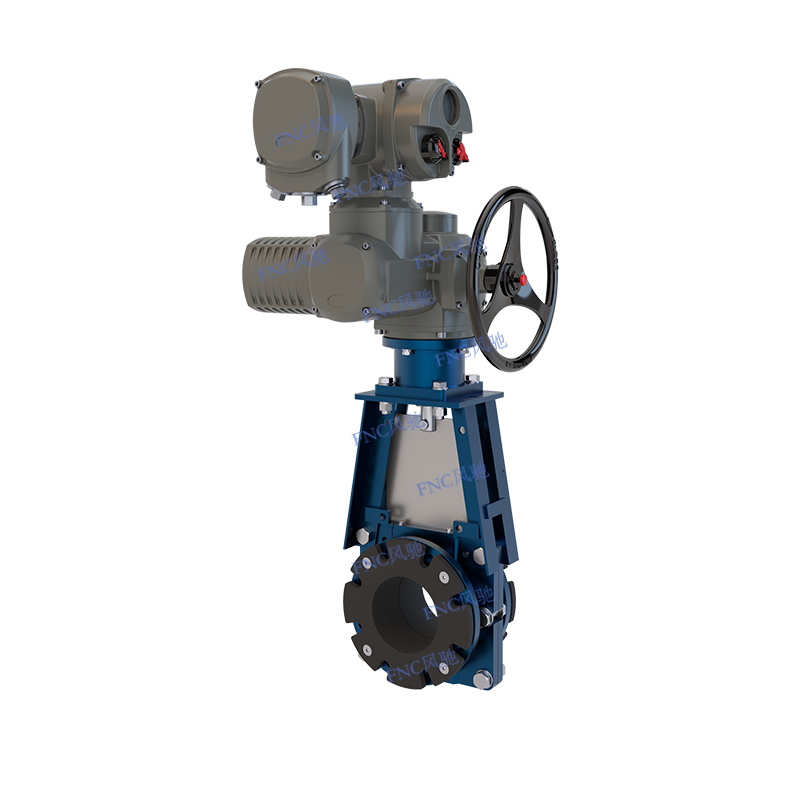

Elektrikle Çalıştırma	Elektrikli Açma-Kapama Tipi	DN300~DN150 0	≤PN40	Yüksek derecede otomasyon, iş gücünden tasarruf sağlayan çalışma, büyük çaplı ve yüksek torklu uygulamalara uygun, sahada manuel işlem gerektirmez
Elektrikle Çalıştırma	Elektrik Modülasyonlu Tip	DN100~DN1200	≤PN40	Geniş düzenleme aralığı, yüksek kontrol hassasiyeti, dinamik akış ayarına uyum sağlar, otomatik sistemlerle entegre edilebilir
Elektrikle Çalıştırma	Patlamaya Dayanıklı Elektrikli Çalıştırma	DN100~DN1000	≤PN40	Tehlikeli ortamlara uygun, uzaktan kumanda işlevini patlamaya dayanıklı performansla birleştirir

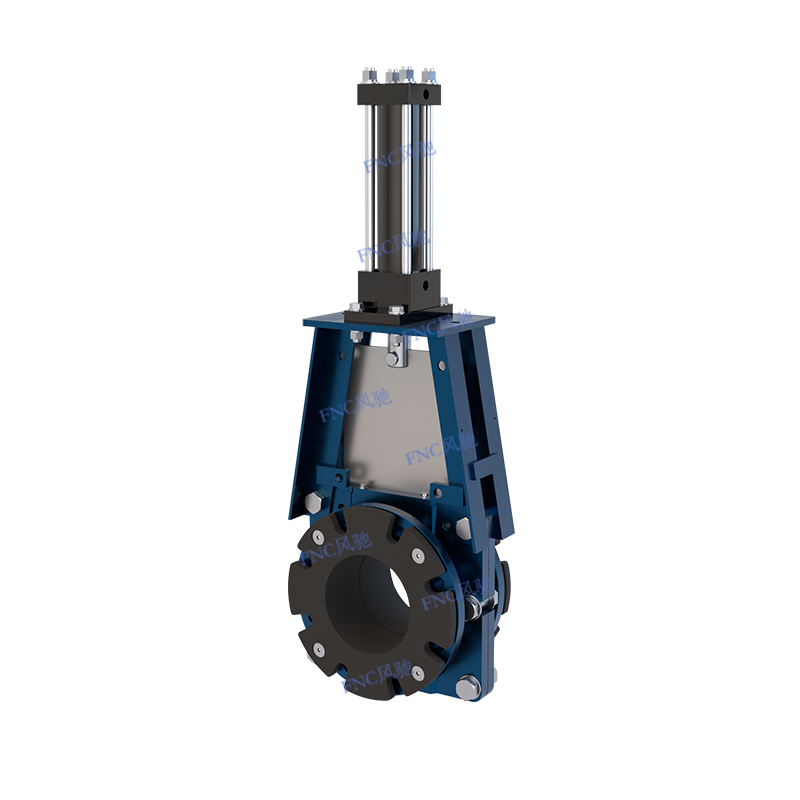

Hidrolik Çalıştırma	Hidrolik Çalıştırma	DN800~DN2000	PN40~PN160	Son derece yüksek çıkış torku (pnömatik/elektrikli çalıştırmanın 2~3 katı), güçlü darbe direnci, yüksek basınç ve yüksek basınç dalgalanma koşullarına uygun
Kombine Çalıştırma	Manuel-Pnömatik/Manuel-Elektrik Kombine Çalıştırma	DN50~DN800	≤PN40	Çift koruma, güç kaynağı kesintisi nedeniyle vana arızasını önler, kritik boru hatlarına yönelik güvenlik gereksinimlerini karşılar
