Havayla Kumandalı Pinç Valfler: Tam Kılavuz

Havayla Kumandalı Pinç Vanaları Nasıl Çalışır?

Havayla çalıştırılan pinç vanaları Esnek bir kauçuk manşonun dışına basınçlı hava basıncı uygulayarak manşonun içe doğru çökmesine ve kendi kendine kapanmasına neden olarak akışı kontrol edin. Hava basıncı serbest bırakıldığında manşonun doğal elastikiyeti onu tamamen açık konumuna geri getirir ve valf deliği boyunca sınırsız akışı yeniden sağlar. Bu çalışma prensibi temel olarak küresel vanalardan, sürgülü vanalardan veya kelebek vanalardan farklıdır; proses ortamına temas eden hiçbir dahili mekanik bileşen, yuva, disk veya gövde yoktur. Manşon, ıslanan tek kısımdır ve tüm akış kontrol fonksiyonu, elastik deformasyonu yoluyla sağlanır.

Bu tasarım, havayla çalıştırılan pinç vanalarına, aynı uygulama aralığında başka hiçbir vana tipinin sağlayamayacağı bir dizi performans özelliği kazandırır. Tam geçişli açık konum, valf açıkken sıfır akış kısıtlaması ve sıfır türbülans oluşturur; bu da onu aşındırıcı bulamaçlar, viskoz sıvılar ve geleneksel valf iç kısımlarını tıkayacak, aşındıracak veya sıkıştıracak katı maddeler içeren ortamlar için ideal kılar. Manşonun açılıp kapanırken kendi kendini temizleme hareketi, sızdırmazlık noktasında parçacık birikmesini önler; bu, çöken veya kristalleşen ortamları işleyen koltuk tipi valflerde kalıcı bir sorundur.

İki Çalıştırma Yapılandırması: Açık Tip ve Kapalı Tip

Havayla çalıştırılan pinç vanaları, her biri farklı çalışma koşullarına ve ortam türlerine uygun iki farklı gövde konfigürasyonunda üretilir. Farkı anlamak, doğru spesifikasyon için önemlidir.

Açık Gövde Pinç Vanaları

Açık gövdeli bir tasarımda, kauçuk manşon, iki uç flanşı veya uç bağlantısı arasında açıkta kalır ve çalıştırma mekanizması (tipik olarak mekanik bir çubuk veya hava basınçlı mesane) manşonla dışarıdan temas eder. Bu konfigürasyon, çalışma sırasında manşonun durumunun görsel olarak incelenmesine olanak tanır ve vanayı boru hattından çıkarmadan manşonun hızlı bir şekilde değiştirilmesini kolaylaştırır. Açık gövdeli, havayla çalıştırılan pinç vanaları, hızlı bakım erişiminin arıza süresini azalttığı seramik çamur aktarımı veya mineral işleme gibi manşon aşınmasının önemli düzeyde olması beklenen uygulamalarda yaygın olarak kullanılmaktadır.

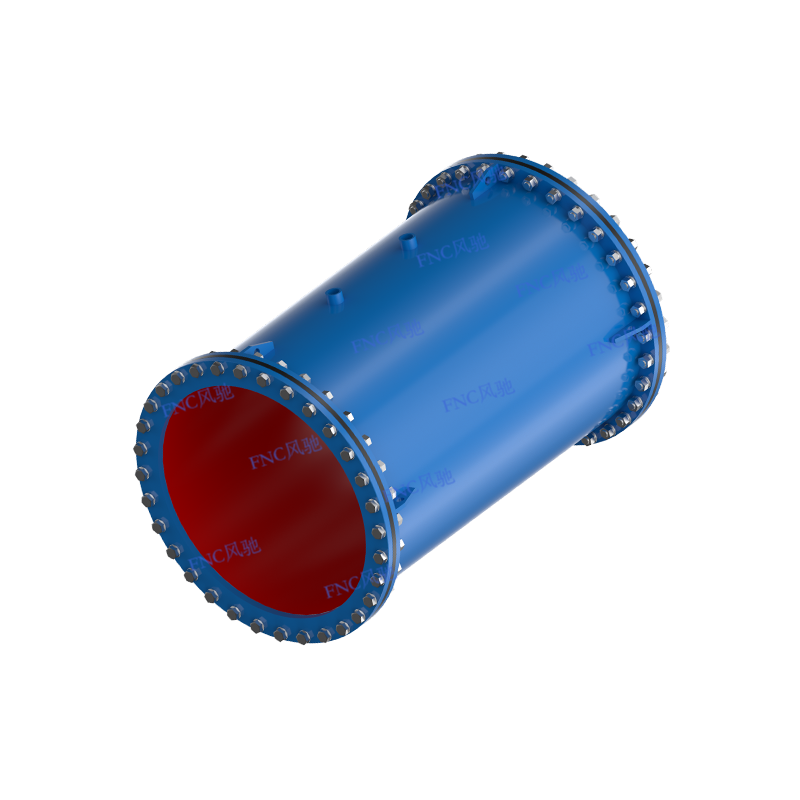

Kapalı Gövde Pinç Vanaları

Kapalı gövdeli, havayla çalıştırılan esnek valfler, manşonu sert bir metal veya güçlendirilmiş gövde içinde barındırır ve manşonun dış duvarı ile gövdenin iç kısmı arasındaki halka şeklindeki boşluğa basınçlı hava verilir. Bu halka şeklindeki hazneye hava basıncı uygulandığında, manşonun tüm çevresi boyunca eşit şekilde hareket ederek son derece tutarlı ve simetrik bir sıkıştırma kapatması sağlar. Bu konfigürasyon üstün basınç koruması sağlayarak kapalı gövde tasarımlarını yüksek basınçlı uygulamalar ve toksik, yanıcı veya steril proses akışları gibi atmosfere anlık olarak bile maruz kalamayan ortamlar için standart seçim haline getirir.

Sleeve Malzemeleri ve Proses Uyumluluğu

Manşon, havayla çalıştırılan herhangi bir pinç vanasının en kritik bileşenidir; proses ortamıyla temas halinde olan tek parçadır ve malzemesinin akışkanla kimyasal olarak uyumlu olması, beklenen aşınma ve basınç koşulları altında fiziksel olarak dayanıklı olması ve yorulma çatlaması olmadan tekrarlanan elastik döngüye girebilmesi gerekir. Bu nedenle manşon malzemesinin seçimi diğer spesifikasyon parametreleri kadar önemlidir.

Kol duvar kalınlığı ve kumaş takviye katmanı sayısı da performansı önemli ölçüde etkiler. Çoklu takviye katlarına sahip daha ağır duvarlı manşonlar, daha yüksek iç basınçları idare eder ve dış aşınmaya karşı daha fazla direnç sağlar, ancak tam kapanmayı sağlamak için daha yüksek çalıştırma hava basıncı gerektirir. Daha ince duvarlı manşonlar daha düşük hava basınçlarında kapanır ve kısma uygulamaları için daha fazla hassasiyet sunar, ancak daha düşük basınç değerlerine sahiptir. Manşon yapısını daima çalışma basıncı aralığı ve kurulum noktasında mevcut çalıştırma havası beslemesi ile birlikte belirtin.

Havayla Kumandalı Pinç Vanaların Excel'de Kullanıldığı Sektörler ve Uygulamalar

Havayla çalıştırılan pinç vanalarının benzersiz çalışma prensibi, onları, geleneksel vana tasarımlarını hızla yok edebilecek zor ortamlarla çalışan bir dizi endüstride tercih edilen ve çoğu durumda tek pratik seçenek haline getiriyor.

Madencilik ve Cevher Hazırlama

Madencilik faaliyetleri, havalı kumandalı pinç vanalarının en büyük tek uygulama sektörünü temsil etmektedir. Cevher bulamaçları, atıklar, kömür yıkama suyu ve mineral konsantreleri oldukça aşındırıcıdır ve sıklıkla birkaç hafta içinde metal valf yuvalarını ve disklerini aşındırabilecek kaba katılar içerir. Bir pinç vanasının kauçuk manşonu, aşındırıcı parçacıkların darbesini elastik bir şekilde emer ve aşınmayı bir oturma hattında yoğunlaştırmak yerine manşon yüzeyinin tamamı boyunca dağıtır. İyi tasarlanmış madencilik kurulumlarında pinç vanası manşonları rutin olarak aylarla ölçülen hizmet ömrüne ulaşırken, rakip vana türleri birkaç gün içinde arızalanır.

Su ve Atık Su Arıtma

Belediye ve endüstriyel su arıtma tesisleri, çamur elleçleme, kum haznesi tahliyesi, filtre geri yıkama kontrolü ve kimyasal dozaj hatları için havayla çalıştırılan esnek vanaları belirtir. Kendi kendini temizleyen kapatma hareketi, bu servislerdeki sürgülü ve kelebek vanalarda kronik bir bakım sorunu olan vana yuvasında çamur birikmesini önler. EPDM kılıflar, arıtma proseslerinde kullanılan klor çözeltileri, ferrik sülfat ve polimer topaklaştırıcılarla temas için gereken kimyasal direnci sağlar.

Yiyecek, İçecek ve İlaç

Hijyenik proses uygulamalarında esnek vana manşonunun pürüzsüz, aralıksız deliği, birçok geleneksel vananın karşılayamadığı yerinde temizleme (CIP) ve yerinde sterilize etme (SIP) gereksinimlerini karşılar. Gıda sınıfı ve FDA uyumlu kılıf malzemeleri, kontaminasyon riski olmadan gıda ürünleri, içecekler ve farmasötik ara ürünlerle doğrudan teması sağlar. Dahili valf bileşenlerinin tamamen yokluğu, diyafram ve yuva valflerinde mikrobiyal barınma oluşturan ölü bölgeleri ve ürün sıkışma noktalarını ortadan kaldırır.

Kimyasal ve Endüstriyel İşleme

Kimya tesisleri, geleneksel valf iç kısımlarının saldırıya uğrayabileceği veya bloke olabileceği durumlarda, aşındırıcı asit ve alkali bulamaçları, kristalleştirici ortamlar ve yüksek viskoziteli sıvılar için havayla çalıştırılan esnek valfler kullanır. Manşon malzemesini gövde malzemesinden bağımsız olarak belirleme yeteneği, mühendislerin, valf gövdesinin çevredeki yapısal bütünlüğünü korurken belirli proses kimyası için kimyasal direnci optimize etmesine olanak tanır.

Boyutlandırma ve Çalıştırma Basıncı: Temel Spesifikasyon Parametreleri

Pnömatik kumandalı pinç vanalarının doğru boyutlandırılması birbiriyle ilişkili birçok parametrenin dikkate alınmasını gerektirir. Bunların spesifikasyon aşamasında doğru şekilde yapılması hem performans hatalarını hem de hizmet sırasında manşonun erken aşınmasını önler.

• Satır boyutu eşleştirme — Özel uygulamalar için pinç vanaları DN15'ten (½ inç) DN600'e (24 inç) ve ötesine kadar mevcuttur. Valf deliği, tam geçişli akış özelliklerini korumak ve boyut geçişlerinde türbülansın neden olduğu manşon aşınmasını önlemek için boru hattı deliğiyle tam olarak eşleşmelidir.
• Çalışma basıncı derecesi — Manşon basınç değeri, koç darbesi ve dalgalanma koşulları da dahil olmak üzere maksimum sistem basıncını aşmalıdır. Tipik kapalı gövdeli, havayla çalıştırılan esnek vanalar, manşon yapısına ve delik boyutuna bağlı olarak 3 bar ila 10 bar arasında derecelendirilir; daha büyük delikler, manşonu hat basıncına karşı kapatmak için gereken artan kuvvet nedeniyle genellikle daha düşük basınç değerlerine sahiptir.
• Çalıştırma hava basıncı — Güvenilir bir tam kapatma elde etmek için, çalıştırma havası basıncı, imalatçı tarafından belirtilen bir marjla hat basıncını aşmalıdır; genellikle kapalı gövde tasarımları için hat basıncının 1,5 ila 2 katı. Valfi belirtmeden önce kurulum noktasındaki mevcut alet hava besleme basıncının yeterli olduğunu doğrulayın; çünkü yetersiz çalıştırma basıncı, eksik kapanmanın ve bunun sonucunda manşon aşınmasının en yaygın nedenidir.
• Arıza korumalı konum — Havayla çalıştırılan pinç vanaları, prosesin güvenlik gerekliliklerine bağlı olarak arızada açık (hava beslemesi kesildiğinde manşon açık) veya arızada kapalı (hava beslemesi kaybolduğunda manşon kapalı) olarak yapılandırılabilir. Arıza durumunda kapalı, daha yaygın bir konfigürasyondur ve hava besleme hattında normalde kapalı bir solenoid valf ile sağlanır. Arıza durumunda açılma konfigürasyonları, hava kaybı durumunda manşonun açık konumunu korumak için bir yay geri dönüşü veya hava rezervuar sistemi gerektirir.
• Döngü frekansı — Manşon yorulma ömrü, açma-kapama çevrimlerinin sayısıyla doğrudan ilişkilidir. Toplu dozajlama veya pnömatik taşıma saptırıcıları gibi yüksek döngü sıklığı gerektiren uygulamalar, daha yüksek döngü değerlerine sahip gömlekleri belirlemeli ve takvim süresi yerine döngü sayısına dayalı olarak önleyici gömlek değişimini planlamalıdır.

Kurulum, Bakım ve Kılıfın Değiştirilmesi

Pnömatik kumandalı pinç vanalarının operasyonel açıdan en önemli avantajlarından biri bakım gereksinimlerinin basit olmasıdır. Korozyona uğrayacak, aşınacak veya tutukluk yapacak dahili metal bileşenler bulunmadığından, bakım programı neredeyse tamamen periyodik manşon incelemesine ve değiştirilmesine indirgenir; bu, özel bir alet gerektirmeyen ve açık gövdeli tasarımların çoğunda vana gövdesini boru hattından çıkarmadan dakikalar içinde tamamlanabilen bir görevdir.

Kurulum yönü esnektir; havayla çalıştırılan esnek vanalar performanstan ödün vermeden yatay, dikey veya açılı boru hatlarına monte edilebilir, ancak ağır katı maddeler içeren ortamlar için vana kapalıyken manşonda çökelmeyi önlemek için aşağıya doğru akışlı dikey kurulum tercih edilir. Flanş contasının zamanından önce arızalanmasına neden olabilecek boru geriliminin manşon ucu bağlantılarına aktarılmasını önlemek için vana gövdesi boru hattından bağımsız olarak desteklenmelidir.

Rutin inceleme, kimyasal saldırıyı veya termal bozulmayı gösteren yüzey çatlaması, kabarma veya sertleşme açısından manşonun dış kısmına ve kapatma kalitesine odaklanmalıdır; doğru çalıştırma basıncına rağmen artık sıfır sızıntı kapatması sağlayamayan bir valf, ömrünün sonuna yaklaşan bir manşona sahiptir ve tam bir arıza meydana gelmeden önce değiştirilmesi planlanmalıdır. Fabrika deposunda doğru malzeme ve boyutta yedek manşon stoğunun bulundurulması, acil manşon değişimi gerektiğinde uzun süreli arıza süresini ortadan kaldırır ve kritik hizmetlerde birden fazla havayla çalıştırılan pinç vanası çalıştıran herhangi bir tesiste en iyi uygulama olarak kabul edilir.
